一、系統概述

該系統基于TDD-OFDM無線通信原理，結合圖像壓縮編碼技術，實現高速移動中圖像傳輸。內置TDD-OFDM雙向通信系統，具有點對多點、圖像傳輸、語音對講、數據傳輸?shù)裙δ?/span>，能方便為用戶提供雙向的數據信號傳輸、檢測和控制。系統所有組件體積小、重量輕，配合小型攝像機，可將標清圖像傳至后方，繞射能力強，支持非視距傳輸，具有多種加密方式。廣泛應用于公安、國安、技偵、質監、環保、消防、邊境等特殊行業。

該系統是一種功能完善，結構緊湊的專業TDD雙向傳輸設備，主要包括TDD-OFDM信道調制模塊，高效H.264信源編解碼模塊，以及功能強大的CPU控制單元和特制的射頻放大模塊。本設備采用雙向TDD-OFDM傳輸信道，使本系統設備在傳輸大量的前端音視頻節目流的同時還可以傳輸反向音頻數據，達到一個通道傳輸雙向數據的目的；高效率的最新H.264編碼格式，前端音視頻采集部分可以以最大的數據壓縮率輸出最清晰的圖像和音頻信號；功能強大的控制單元，可以有效協各基本單元之間的通訊和進行內部業務對接和進行信號層面的基本控制；為本設備信道特制的射頻放大模塊，功耗低，效率高，極大提高無線信號的有效覆蓋范圍。

二、系統示意

系統框圖

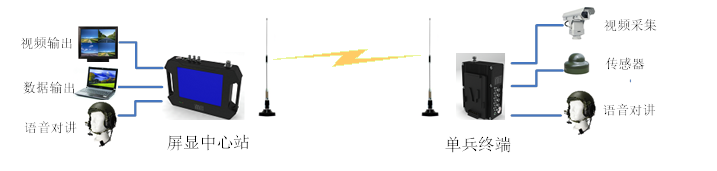

系統拓撲圖

該系統工作在TDD雙向通信狀態，工作模式1對1，同頻工作。單兵圖像傳輸至中心站，中心站，中心站實時顯示，同時輸出AV音視頻信號。語音傳輸，中心站可與單兵實時語音通話。數據傳輸，單兵端傳感器數據并行傳輸至中心站，數據通道雙向傳輸，數據率9200pbs~15200bps。

三、主要設備介紹

1. 單兵便攜終端GS800iT1-D5S

   主要技術指標：
