海上多船對單船傳輸方案

2020-11-23 21:13

海上雙向同頻點對多點圖傳方案

一、系統簡介

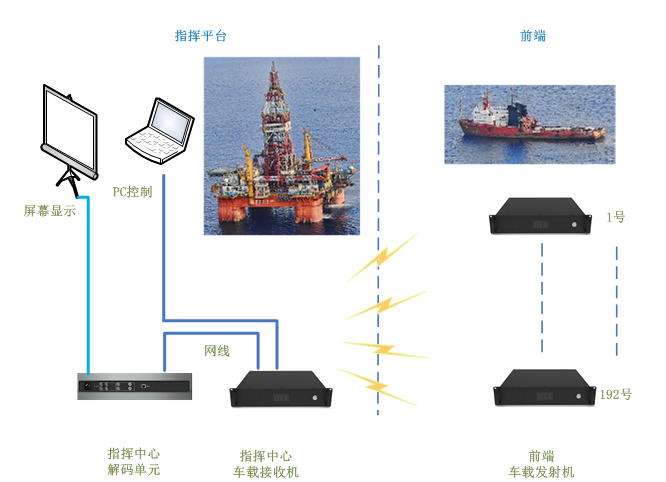

系統應用圖如下：

1、方案介紹:

該方案由多臺車載發射機、1臺車載接收機和1臺解碼單元組成。

前端——拖船攜帶車載發射機和音視頻采集設備前往目標海域，在指揮平臺覆蓋范圍內與之通信，上傳音視頻并與指揮平臺對講。

指揮平臺——使用車載中心站，支持192路前端設備同時在線，通過PC控制選擇其中8路前端同時通信，配置高性能的H.264編解碼單元可同時查看8個拖船拍攝的視頻并通過對講進行部署。

2、方案特點：

?   全雙工的音視頻傳輸

相較于行業內同類型產品，本系統開創性的實現了音視頻全雙工傳輸，即在上傳音視頻信號的同時，由基站向車載終端發送音視頻信號。全雙工的傳輸，音視頻完全同步，圖像清晰，語音響亮、對講清楚，無相互干擾。

?   領先的傳輸技術

該系統是在整合最新4G技術、LTE技術優勢的基礎上，研發設計的最新一代多址無線通信技術，采用先進的編碼調制技術，以TDD雙向同頻組網技術、OFDM技術、LDPC糾錯碼技術、H.264編解碼技術為核心，實現的同頻多用戶高速實時雙向傳輸技術。

?   支持多種安全保密機制，保證系統安全和信息安全

純數據傳輸通道，可同時具備信道加密、信源加密和上層應用加密三種方式。

?   無線傳輸覆蓋范圍大

傳輸信道靈敏度高，并具有抗長時延和強多徑的能力；業內領先的載噪比門限。

?   抗衰落和信道時變能力強

適合典型SUI衰落信道并經過全面測試。經過大量典型外場測試驗證了產品的抗衰落能力。經過多種環境運動測試。

?   圖像質量好、延時小

針對特殊使用場景進行過專門優化，比如夜間環境和高對比度環境。整機延時控制在幾百個毫秒內。

?   發送設備功耗低

后端功率放大部分使用了專門算法進行過優化，有效控制了功率器件在狹小封閉倉內的發熱，保障了設備的安全性和穩定性。

該方案是雙向圖傳系統的點對多點同頻組網應用，在信號覆蓋范圍內的任意8個前端設備，使用同一頻率、同時與中心站通信，中心站通過PC控制平臺選擇任意8個前端通信，查看每個前端采集的圖像并聽取語音，同時中心站可向所有已聯通的前端設備發送反向語音，下達指揮命令，進行統一部署。

系統支持最多192個設備在線，通過控制平臺任選8路圖像實時顯示，其中4路大畫面，4路小畫面，并列顯示于屏幕墻?？刂破脚_可任意更改配置。

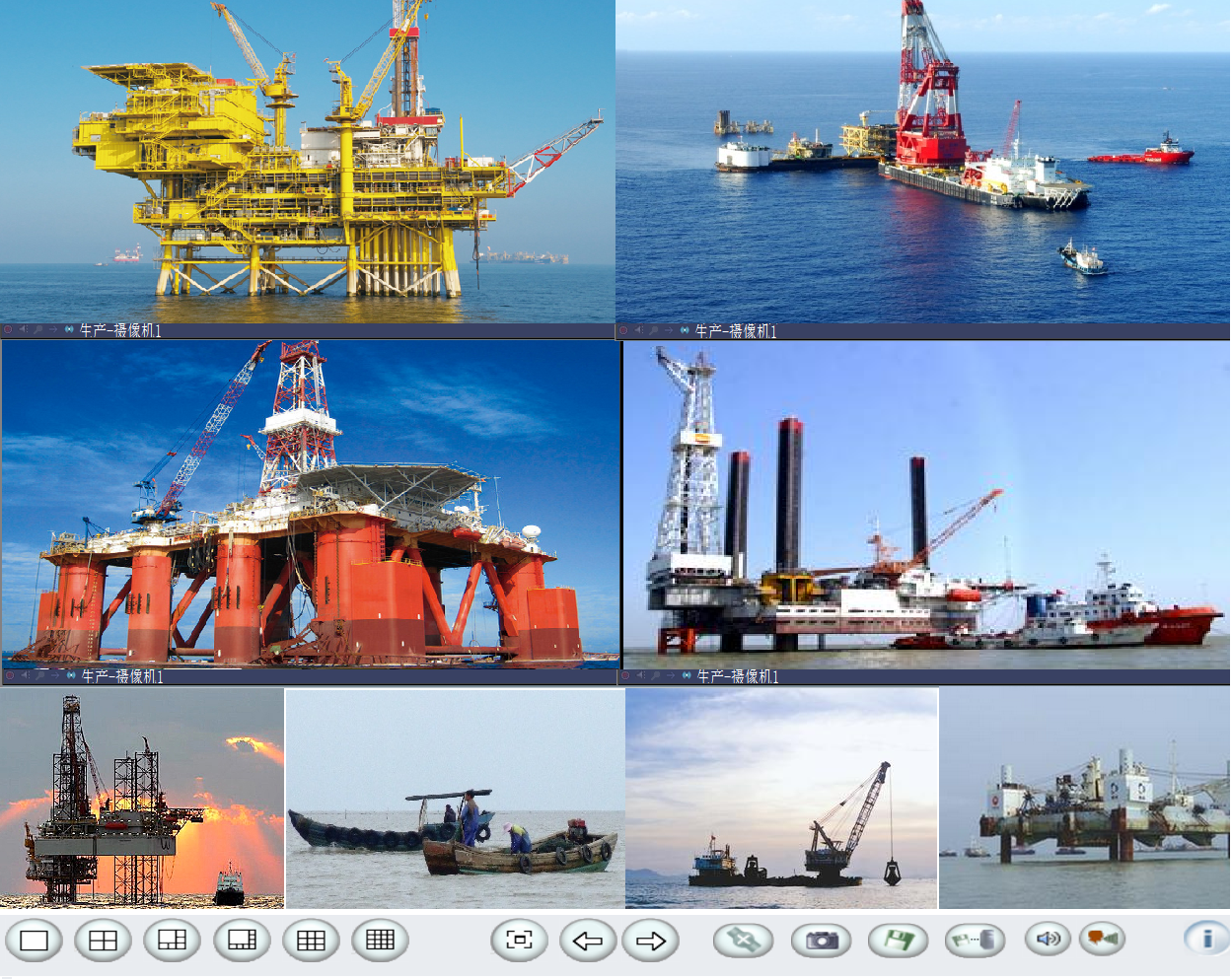

圖像顯示效果圖：
