單兵中繼圖傳方案

2020-11-23 21:49

一、 系統介紹

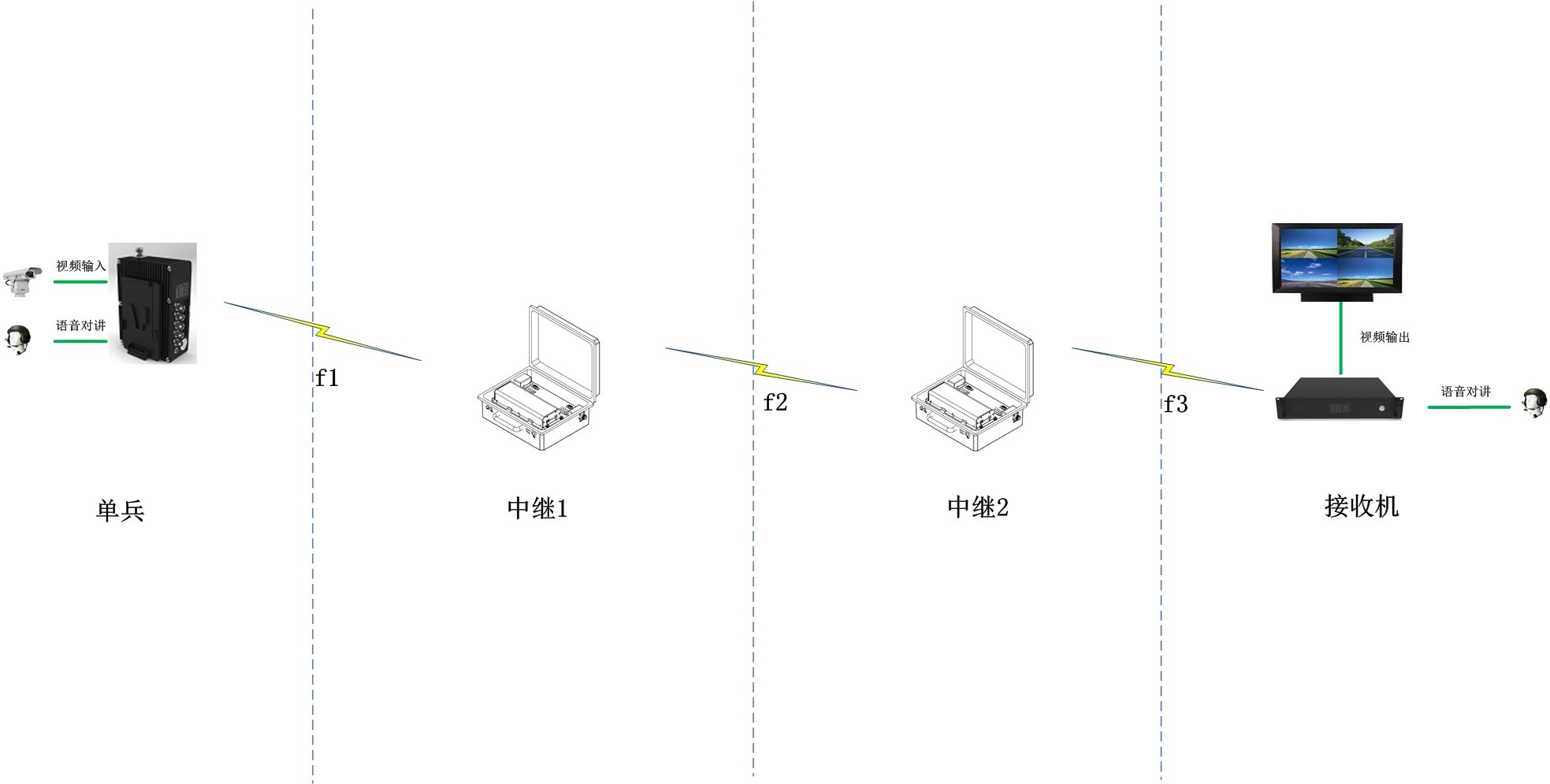

系統總體框架圖如下：

包括單兵，中繼1，中繼2，接收機四臺設備。實現前端單兵和接收機之間的單向視頻和雙向語音的傳輸。

1-2公里距離：單兵直連接收機；

2-3公里距離：單兵通過中繼1連接接收機；

3-4公里距離：單兵通過中繼1和中繼2連接接收機。

接收機通過切換來接收三種設備

二、設備參數

1、單兵

    本產品是一款增強型的單向無線圖像傳輸設備。除了標準的高性能H.264信源編碼模塊、信道調制模塊、控制單元和特制的射頻放大模塊，還配備了增強型語音對講模塊。最大輸出功率提升至2.5瓦，增大了信號的有效覆蓋范圍，延長了傳輸距離；最新的H.264高清編碼模塊以最優碼率對圖像和音頻采樣信號進行編碼壓縮；功能強大的控制單元，可以有效協調各基本單元之間的通訊，同時進行內部業務對接和信號層面的基本控制；增強型的語音對講模塊，具有較大的輸出功率和極高的接收靈敏度，可以在復雜環境下進行超遠距離的對講通信。

2、中繼

本產品是在整合最新4G技術、LTE技術的基礎上，自主研發設計的最新一代無線通信設備。主要包括高性能信道調制模塊，以及功能強大的CPU控制單元和特制的射頻放大模塊。本設備功能強大的控制單元，可以有效協同各基本單元之間的通訊，進行內部IP業務的數字對接，進行信號層面的基本控制等?；?/span>IP接口的TDD-OFDM基帶調制板，網絡接口，數字中繼傳輸，可直接用于圖傳中繼，無需視頻編解碼，節省功耗，降到時延。本產品整體防水設計，適應不同惡劣環境，內置大容量鋰電池，可連續長時間工作，同時支持實時電量顯示，結構美觀合理，射頻性能優異，傳輸距離遠，續航時間長，適用于遠距離無線應急通信。

3、接收機

本產品是一款增強型的單向無線圖像傳輸設備。除了標準的高性能H.264信源編碼模塊、信道調制模塊、控制單元和特制的射頻放大模塊，還配備了增強型語音對講模塊。最新的H.264高清編碼模塊以最優碼率對圖像和音頻采樣信號進行編碼壓縮；功能強大的控制單元，可以有效協調各基本單元之間的通訊，同時進行內部業務對接和信號層面的基本控制；增強型的語音對講模塊，具有較大的輸出功率和極高的接收靈敏度，可以在復雜環境下進行超遠距離的對講通信。
