車隊應急通信方案

2020-11-22 18:07

系統介紹

1、系統總體框架如下：

該系統是針對車輛編隊專門研發的無線圖傳系統。由組員車、組長車和指揮車三部分組成，五輛車組成一組，包含一輛組長車，指揮車指揮調度十輛組長車，形成一個組員到組長，組長到指揮中心的兩級鏈路。

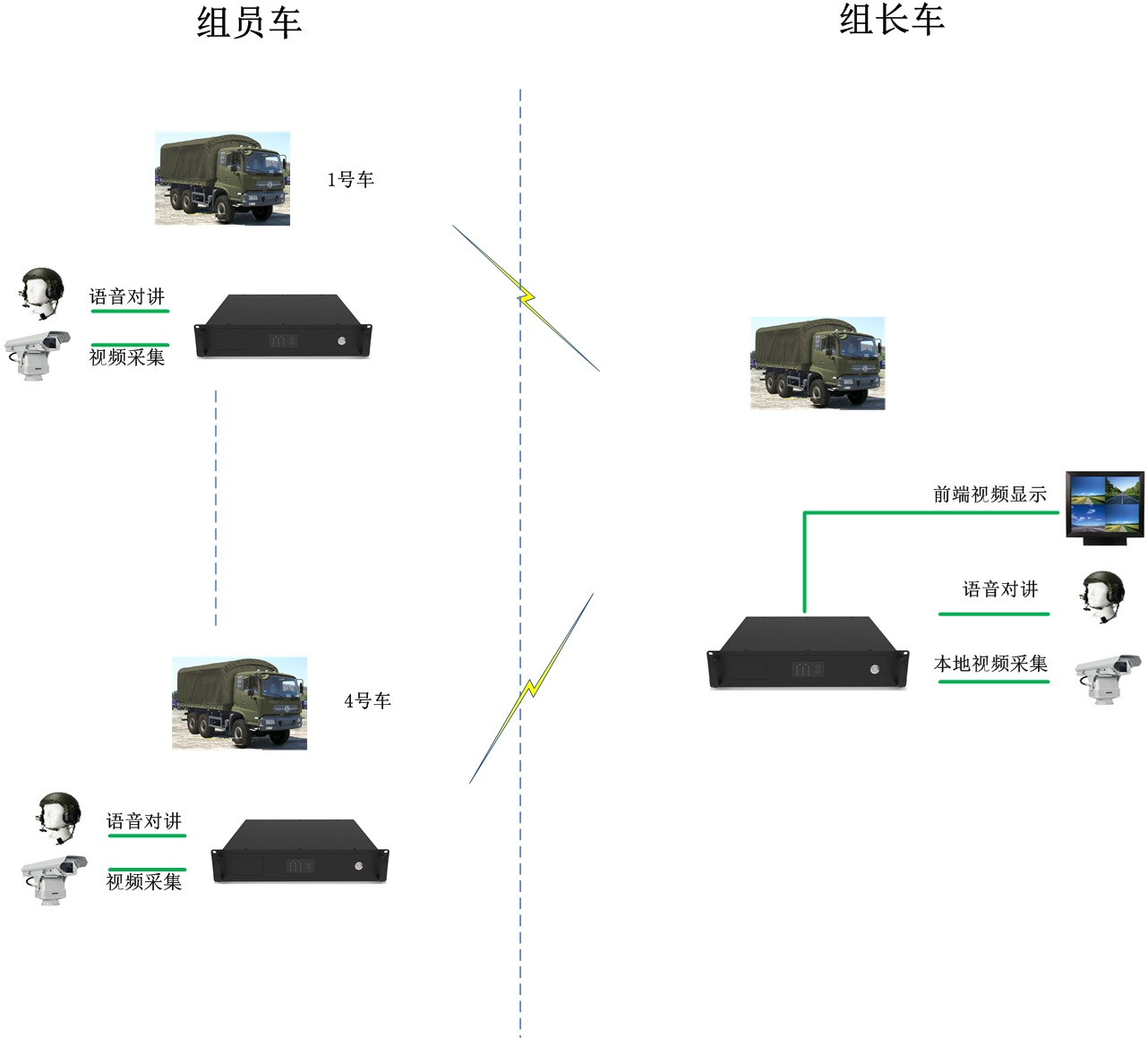

2、組員到組長的系統框架如下：

組員車1--4——攜帶車載前端和攝像頭進入現場執行任務，現場畫面上傳至組長車，并與本組內的所有成員實時對講。

組長車——與4路組員實現透明互聯，同時實時接收四路的現場畫面，切換控制與本組內所有成員實時對講，下達控制指令。同時接受來自指揮車的指令，根據指令實時上傳指揮車所需的任意一個畫面，或者前端四路的一個四畫面圖像，并與指揮車實時對講。

3、組長到指揮車的系統框架如下：

組長車1--10——實時接收本組四路的現場畫面，切換控制與本組內所有成員實時對講，下達控制指令。同時接受來自指揮車的指令，根據指令實時上傳指揮車所需的任意一個畫面，或者前端四路的一個四畫面圖像，并與指揮車實時對講。

組長車——與10路組長實現透明互聯，實時接收前方任意一輛車的現場畫面，與組長實時對講，根據現場情況下達控制指令。

二、系統特點

       1、鏈路清晰，分工明確，效率高

      本系統內各組長分別負責各自小組，指揮中心根據現場情況下達指令，指揮各個組長，具體操作由組長來完成，提高效率。

     2、靈活切換現場畫面

     模式一：指揮中心下達指令，由組長切換上傳現場畫面

     模式二：現場畫面自動輪詢上傳
