士兵通信系統

2020-11-22 18:12

1、系統介紹

隨著世界軍事科技的發展，現代戰爭對通信的依賴越來越大。特別是局部戰爭，反恐戰爭，應急事件處理，對數字化、組網、快遞通信的需求提出更高的要求。一定程度上，通信的成敗決定了戰爭的輸贏。現代軍事通信的特點已經向數字化、網絡化、寬帶化、組網型發展。單兵組群通信系統就是應對這些需求而研制，系統具有全數字化，窄帶、寬帶結合，自組網，體積小巧，便于單兵攜帶和使用的特點，特別適合戰斗班組、行動小組的現代通信需求，典型應用是偵察、訓練、消防、應急、維和行動等。

2、系統組成

系統由中心站、視頻服務器、中繼臺、單兵系統5部分組成。系統容量為4-8路雙向數字視頻、2路數字語音，256個單兵、16個可劃分班組。

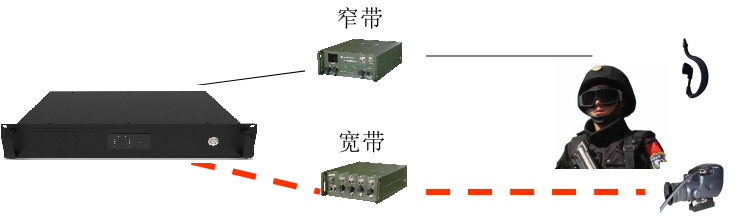

工作模式為雙頻雙模，數字語音和基本調度指揮業務使用150MHz-400MHz專用頻率，使用單個12.5KHz頻點。數字視頻業務使用國家規定的340MHz應急視頻傳輸頻率，或臨時使用500-700MHz內空閑的頻率，2/4/8兆帶寬。在窄帶是主用頻率、常開工作，寬帶載頻受窄帶信號控制，按需啟用，用好就關。


2.1中心站和指揮系統

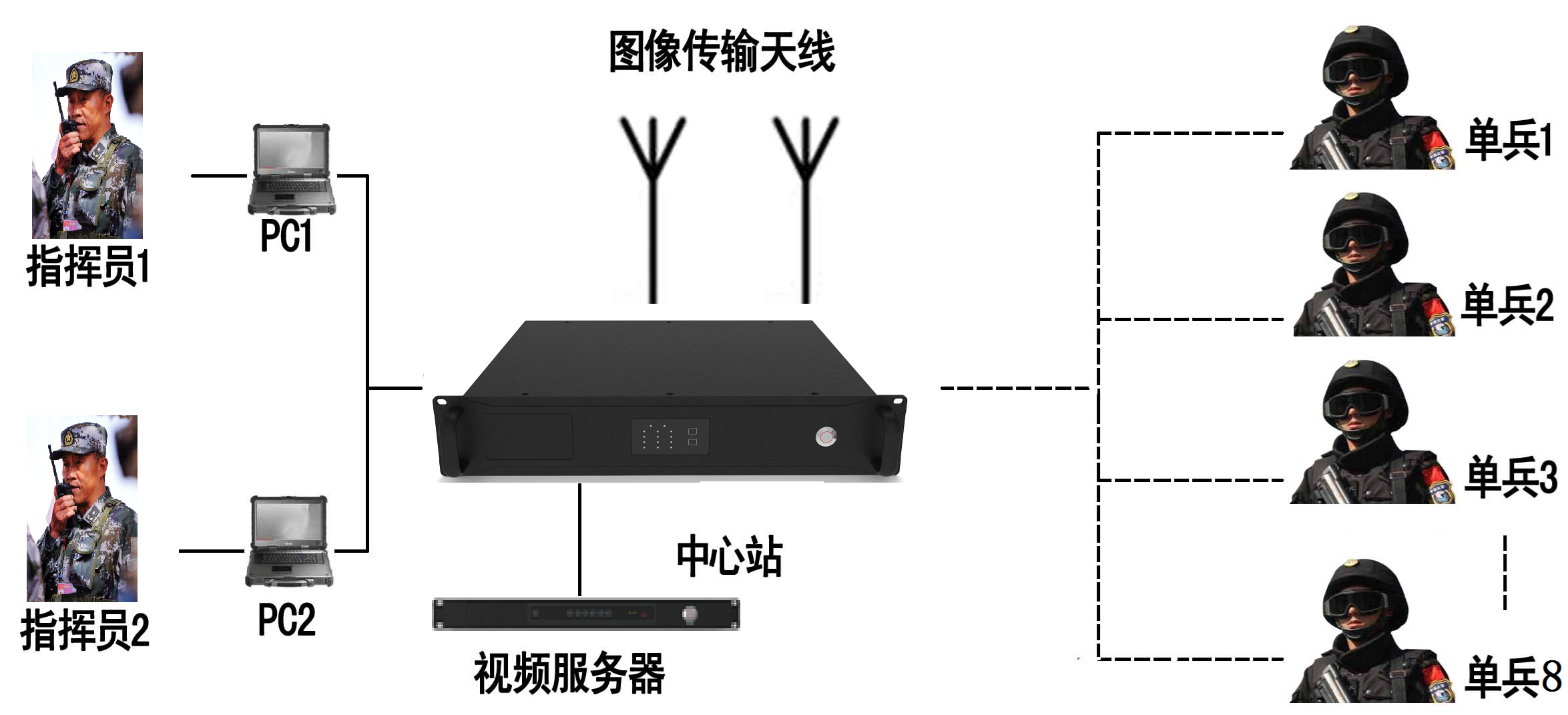

中心站由中心站主機、視頻服務器、指揮調度計算機組成。中心站主機由2U標準機箱組成，可以方便地安裝在指揮車上。中心站接口豐富，有話筒、串口/USB、窄帶電臺開關/發信指示（載波1)、寬帶電臺開關/發信指示 (載波2）、顯示屏、中心站后部接口(從左至右）、802.11X天線（備用）、光纜接口、音視頻輸入輸出接口、網口、音量旋鈕、電源總開關、350MHz外接天線接口。

寬帶中繼臺（室外基站）用于中繼單兵和中心站之間的寬帶視頻信號，寬帶中繼臺（室外基站）具備如下接口：光纜\網線接口、1-4號載頻接口(從上至下：天線、調試串口和電源開關）。

窄帶數字中繼臺(室外基站）用于中繼中心站和單兵之間的窄帶數字信號，具有調試口、350MHz天線接口、GPS天線接口、電源開關。

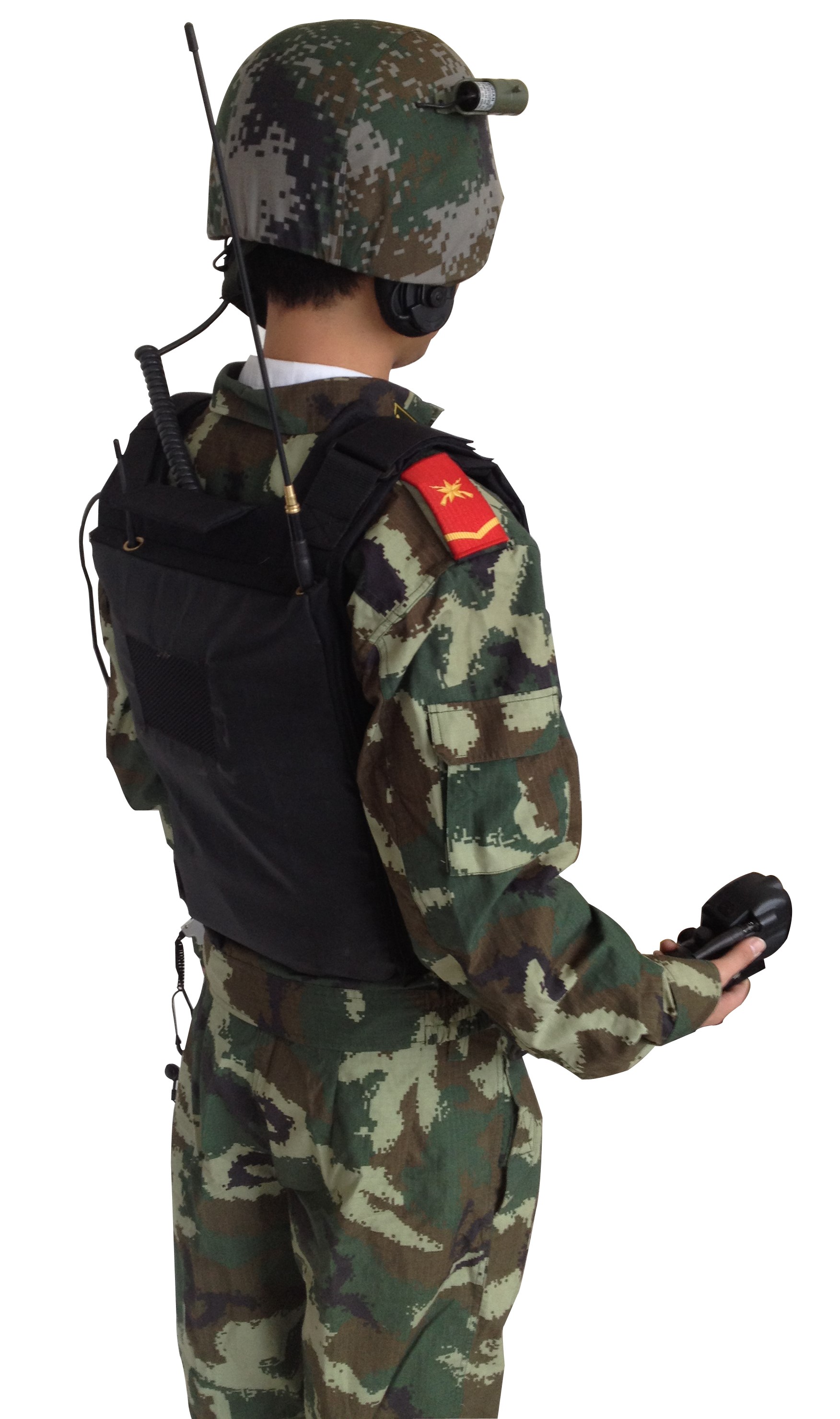

2.2單兵系統

單兵系統由5個部件組成：1.主機（主機）、2.綜合腕式顯示器（腕顯）、3.綜合護目鏡（或者）、4.綜合瞄具（簡稱瞄具）、5.外接電池組（外電池）、6.預留一個綜合加密口，可外接加密機。


2.3中繼站

中繼站的架設和信號覆蓋范圍，中心站一般放置在指揮車上，與一號基站采用網線或光纜方式連接，也可以采用無線方式，根據現場情況決定。一號基站與二號基站采用無線中繼方式，根據二者天線高度，中繼距離約500米到2Km。單兵可以在一號和二號中繼站之間自動切換信號，單兵與中繼站的通信距離根據具體情況而定。采用有無線二級中繼方式?？梢杂行p少通信盲區。

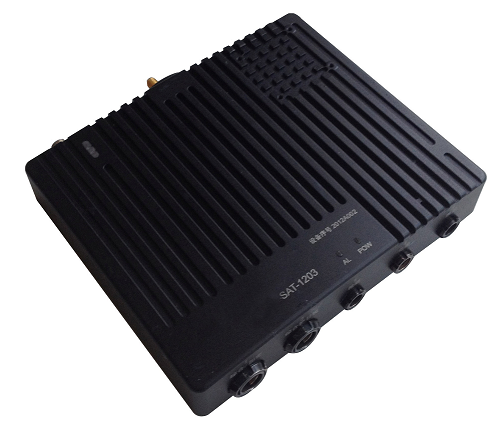

信息化單元主機，信息化單元主機內置：1. 寬帶數字電臺、2. 窄帶350MHz數字電臺、3. GPS和慣性導航模塊（外接）、4. 單兵計算機、5. H.264視頻編碼器、6. 交換機、7. 綜合控制單元、8.預留綜合加密口，可外接加密機。

2.4單兵終端
