無人機無線圖傳方案

2020-11-23 11:17

一、系統簡介

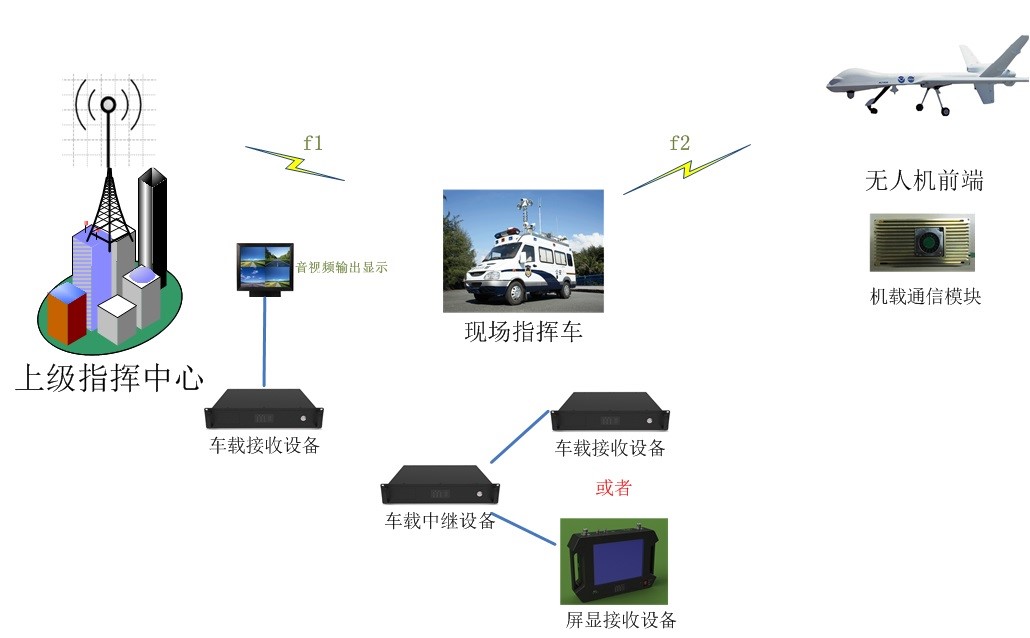

系統拓?fù)鋱D如下：

本方案包含指揮中心、現場指揮車、無人機前端三部分。

無人機前端——集成于無人機上，可以在不同環境中將周圍圖像實時發送到現場指揮車。

現場指揮車——車載/屏顯接收機接收來自前端的現場圖像，并通過車載中繼設備傳至指揮中心。

指揮中心——車載接收機接收來自指揮車車載中繼上傳的前端的現場圖像。

此方案結合了移動前端靈活便攜的特點和中繼站遠距離通信的優勢。

二、 產品參數

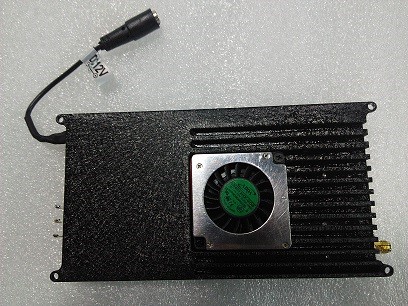

1、機載通信模塊

產品概述：

本產品是針對無人機通信專門研發的高清微型傳輸模塊，是在整合最新4G技術、LTE技術的基礎上，自主研發設計的最新一代無線通信設備。采用目前多用戶無線通信領域最先進的編碼調制技術，以TDD-OFDM技術、LDPC糾錯碼技術、高清H.264/H.265編解碼技術為核心。能夠在“高速運動中”、“非視距條件下”實現高速實時數據傳輸。本產品體積小重量輕，結構設計美觀合理，射頻性能優異，傳輸距離遠，功耗低，續航時間長，是無人機通信的理想選擇。

本模塊內結合高清H.264編碼模塊，前端音視頻采集部分可以以最大的數據壓縮率輸出最清晰的圖像和音頻信號，支持HDMI、接口。為本模塊特制的射頻放大模塊，在保證通信距離的同時，最大限度減小對無人機原有控制單元的射頻干擾。

技術指標：
